Wie unterstützen hydraulische Achsanhänger von KTG den Schwertransport?

Was ist ein Schwerlastanhänger und wann braucht man einen?

A Schwerlastanhänger ist eine gezogene oder selbstfahrende Transportplattform, die für den Transport von Lasten entwickelt wurde, die über die Kapazität standardmäßiger kommerzieller Frachtanhänger hinausgehen. Typischerweise werden Nutzlasten über 40 Tonnen definiert, wobei spezielle Konfigurationen Zehntausende Tonnen für die anspruchsvollsten industriellen Transportprojekte erreichen. Schwerlastanhänger sind die wesentliche Voraussetzung für den Bau großer Infrastrukturen, die Durchführung von Öl- und Gasprojekten, die Installation von Stromerzeugungsanlagen, den Betrieb von Werften, den Austausch von Brücken und die Verlagerung von Bergbauausrüstung in allen großen Industrieländern.

Die drei grundlegenden Kategorien von Anhängern, die im Schwertransport eingesetzt werden, sind: herkömmliche gezogene Anhänger (die von einer Antriebsmaschine an festen Kupplungspunkten gezogen werden), hydraulische Plattformanhänger (mit individuell gesteuerten hydraulischen Federungsachsen, die die Last unabhängig von der Straßenoberfläche ausgleichen) und selbstfahrende modulare Transporter (SPMT), die ihre eigene Kraft und Lenkung in eine modulare Plattform integrieren, die unabhängig von einer externen Zugmaschine betrieben werden kann. Jeder Typ bedient unterschiedliche Lasteigenschaften, Standortzugangsbedingungen und Betriebsanforderungen. Eine falsche Auswahl führt entweder zu einem unsicheren Transport oder zu erheblichen Mehrausgaben für die für die Aufgabe nicht benötigte Kapazität.

Für Einkäufer, Projektmanager und Logistikingenieure im Nahen Osten und weltweit ist das Verständnis der spezifischen Leistungsparameter hydraulischer Achslinienanhänger wie der KTG-3-, KTG-4-, KTG-5- und KTG-6-Serie für die korrekte Ausrüstungsspezifikation bei Schwertransportverträgen von entscheidender Bedeutung, bei denen Ladungsgewichte, Achslasten und Straßenklassifizierungen sowohl die rechtlichen als auch praktischen Grenzen dessen festlegen, was auf öffentlicher und privater Infrastruktur transportiert werden kann.

Was sind die drei Arten von Anhängern: Der Klassifizierungsrahmen für Schwertransporte

Das Verständnis der drei Arten von Anhängern im Zusammenhang mit Schwer- und Spezialtransporten bildet den wesentlichen Rahmen für die Auswahl der Ausrüstung. Die Branchenkategorisierung unterscheidet Anhänger in erster Linie nach ihrem strukturellen Design, ihrem Federungssystem und der Frage, ob sie für den Antrieb eine externe Antriebsmaschine benötigen.

Typ 1: Konventionelle Schwerlastanhänger

Zu den herkömmlichen Designs von Schwerlastanhängern gehören Tiefbettanhänger (Tiefbettanhänger), Stufenrahmenanhänger und ausziehbare Anhänger, die von einer Schwerlastzugmaschine an der Vorderseite gezogen werden. Aufgrund ihrer geringeren Kosten im Vergleich zu hydraulischen und selbstfahrenden Alternativen, ihrer Kompatibilität mit Standard-Zugmaschinen und ihrer Verfügbarkeit über eine große globale Produktionsbasis sind dies die weltweit am häufigsten verwendeten Schwertransportplattformen.

Herkömmliche Tiefbettanhänger sind in Achskonfigurationen von 2 bis 10 Achslinien erhältlich, mit Nutzlastwerten von 50 Tonnen bis über 200 Tonnen, je nach Achszahl, Achsabstand und Strukturträgerkonstruktion. In den meisten Ländern liegt die zulässige Höchstachslast bei Standardanhängern zwischen 8 und 13 Tonnen pro Achse. Das bedeutet, dass ein 4-Achs-Tieflader mit einer Decklast von 4 Tonnen pro Achse das Gewicht auf 8 Achspunkte verteilt und je nach nationalen Vorschriften eine Gesamtnutzlast von etwa 32 bis 52 Tonnen erreichen kann. Bei schwereren Lasten werden zusätzliche Achslinien hinzugefügt, um die Anzahl der Achskontaktpunkte zu erhöhen und die Belastung pro Achse auf das gesetzlich zulässige Maß zu reduzieren.

Typ 2: Anhänger mit hydraulischer Plattform und einzeln gesteuerten Achsen

Anhänger mit hydraulischer Plattform, auch hydraulische Achslinienanhänger oder SPMT-Plattformen genannt, wenn sie mit Lenkung, aber nicht mit Antrieb ausgestattet sind, verwenden an jeder Achsposition einzeln hydraulisch betätigte Federungszylinder. Die hydraulische Federung erfüllt zwei wichtige Funktionen gleichzeitig: Sie nivelliert die Ladeplattform unabhängig von Unebenheiten der Straßenoberfläche aktiv und ermöglicht dem Bediener das Absenken der gesamten Plattform, um das Be- und Entladen ohne externe Hebeausrüstung zu erleichtern.

Die hydraulischen Achslinienanhänger der KTG-Serie (KTG-3, KTG-4, KTG-5, KTG-6) stellen eine speziell entwickelte Produktlinie innerhalb dieser Kategorie dar und bieten 3 bis 6 Achslinien in einem standardisierten Modulformat, das die Kopplung mehrerer Einheiten nebeneinander oder in Tandem ermöglicht, um die spezifischen Plattformabmessungen und Achszahlen zu erreichen, die für die jeweilige Ladung erforderlich sind. Diese Modularität ist der entscheidende kommerzielle Vorteil von hydraulischen Plattformanhängern gegenüber herkömmlichen Tiefbetten mit fester Konfiguration für schwere Industrietransporte, bei denen die Lasten zwischen den Umzügen erheblich variieren.

Typ 3: Selbstfahrender modularer Transporter (SPMT)

Der selbstfahrende modulare Transporter ist die technologisch fortschrittlichste und einsatzflexibelste Kategorie im Schwertransport. Ein selbstfahrender modularer SPMT-Transporter integriert ein hydraulisches Deck, eine Einzelachslenkung und ein Bordaggregat (entweder Diesel oder Elektro) in einer modularen Plattform, die sich in jede Richtung bewegen, auf der Stelle drehen und Gelände durchqueren kann, das für Traktor-Anhänger-Kombinationen unzugänglich wäre. Die Bezeichnung „Selbstfahrender modularer Anhänger“ unterstreicht die Fähigkeit des Anhängers, ohne externe Antriebsmaschine zu funktionieren, was bei Anwendungen wie dem Transfer im Trockendock von Werften, bei der Umstellung von Industrieanlagen und bei Brückeninstallationen, bei denen der Straßenzugang für eine Zugmaschine unmöglich ist, von entscheidender Bedeutung ist.

Ein moderner selbstfahrender modularer SPMT-Transporter kann Nutzlasten von 100 bis über 100.000 Tonnen transportieren, wenn mehrere Module elektronisch synchronisiert und in einer Gitterkonfiguration geladen werden. Damit ist der SPMT die einzig praktikable Transportlösung für komplette Plattformmodule im Offshore-Öl- und Gasbau, in großen Raffineriereaktorschiffen und bei der Installation von Brückenträgern in städtischen Umgebungen, in denen die gesamte umgebende Infrastruktur während des Hebe- und Transportvorgangs in Betrieb bleibt.

Selbstfahrender modularer Transporter: So funktioniert die SPMT-Technologie

Der selbstfahrende modulare Transporter vereint vier technische Systeme in einer einzigen integrierten Einheit: den strukturellen Deckrahmen, das hydraulische Federungs- und Lenksystem, das Leistungs- und Antriebssystem sowie das elektronische Steuerungs- und Synchronisierungssystem. Jedes System muss ordnungsgemäß und in Abstimmung mit allen anderen Systemen funktionieren, damit das SPMT unter den extremen Belastungen, für die es ausgelegt ist, sicher funktioniert.

Strukturdeck und modulare Architektur

Das selbstfahrende modulare Transporterdeck von spmt besteht aus hochfestem Stahl in einer Gitterstruktur, die die Last gleichzeitig auf alle Achspositionen verteilt. Durch den modularen Aufbau können einzelne SPMT-Einheiten mit Standardbreite (typischerweise 2,43 m pro Modul) nebeneinander verbunden werden, um Plattformen mit einer Breite von 2,43 m, 4,86 ​​m, 7,29 m oder mehr zu schaffen, und Ende an Ende verbunden werden, um Plattformen mit jeder praktischen Länge zu schaffen. Ein einzelnes SPMT-Modul bietet typischerweise 4 bis 8 Achslinien in Fahrtrichtung, und die Module werden so kombiniert, dass sie der Grundfläche und dem Gewicht der spezifischen Ladung entsprechen.

Der Baustahl, der bei der Konstruktion von selbstfahrenden modularen Anhängern verwendet wird, ist typischerweise hochfester Stahl mit einer Mindeststreckgrenze von 690 MPa (100.000 psi), der das erforderliche Verhältnis von Festigkeit zu Gewicht bietet, um maximale Lasten zu tragen und gleichzeitig die Höhe des Decks so niedrig wie möglich zu halten, um die kombinierte Höhe von Deck und Ladung aufgrund von Brücken- und Überkopfdurchfahrtsbeschränkungen zu minimieren.

Hydraulisches Federungs- und Lenksystem

Jede Achsposition in einem selbstfahrenden modularen SPMT-Transporter ist mit einem unabhängig gesteuerten Hydraulikzylinder ausgestattet, der das Deck über der Achse aufhängt. Das Hydrauliksystem verbindet alle Zylinder mit einem gemeinsamen Verteiler mit individuellen Steuerventilen und ermöglicht so:

• Aktive Decknivellierung: Wenn der SPMT unebenes Gelände überquert, fahren einzelne Zylinder aus oder ein, um das Deck in einer ebenen Ausrichtung zu halten und so empfindliche Ladung vor Kippen und Verrutschen sowie strukturelle Belastungen durch unebene Unterstützung zu schützen. Die Ebenentoleranz beträgt typischerweise plus oder minus 0,5 bis 1,0 Grad von der Horizontalen.
• Höhenverstellung: Das Deck kann zur Lastübertragung auf Bodenniveau abgesenkt und beim Transport auf Reisehöhe angehoben werden. Der vertikale Verfahrbereich beträgt je nach SPMT-Modell typischerweise 300 bis 600 mm.
• 360-Grad-Achslenkung: Jede Achse kann unabhängig gelenkt werden, sodass der SPMT in jede Richtung fahren, mit einem minimalen Radius drehen und Hundegang (seitliche Bewegung) ausführen kann, ohne das Mähwerk zu drehen. Aufgrund dieser Fähigkeit eignet sich SPMT hervorragend für beengte Industriestandorte.

Energie- und Antriebssystem

Die Antriebseinheit eines selbstfahrenden modularen SPMT-Transporters ist typischerweise ein Dieselmotor (oder bei neueren Elektroantriebsmodellen eine Batterie- oder Brennstoffzellen-Stromquelle), der Hydraulikpumpen antreibt, die sowohl die Aufhängungszylinder als auch die Radantriebsmotoren versorgen. Antriebsmotoren an jeder Achsradposition sorgen für Vortrieb und Bremsen, wobei das elektronische Steuersystem die Drehmomentverteilung auf alle angetriebenen Räder verwaltet, um ein Durchrutschen der Räder unter extremen Belastungen zu verhindern.

Moderne selbstfahrende modulare SPMT-Transporter erreichen je nach Ladungsgewicht, Gelände und Streckengeometrie Fahrgeschwindigkeiten von 1 bis 8 km/h, was in absoluten Zahlen langsam erscheinen mag, angesichts der Größe und des Wertes der transportierten Lasten jedoch angemessen ist. Ein 5.000 Tonnen schweres Offshore-Plattformmodul, das sich mit 3 km/h bewegt, trägt kinetische Energie, die der eines vollbeladenen Güterzuges mit Streckengeschwindigkeit entspricht, und die kontrollierten niedrigen Geschwindigkeiten des SPMT-Transports sind eher ein sicherheitskritischer Konstruktionsparameter als eine Leistungsbeschränkung.

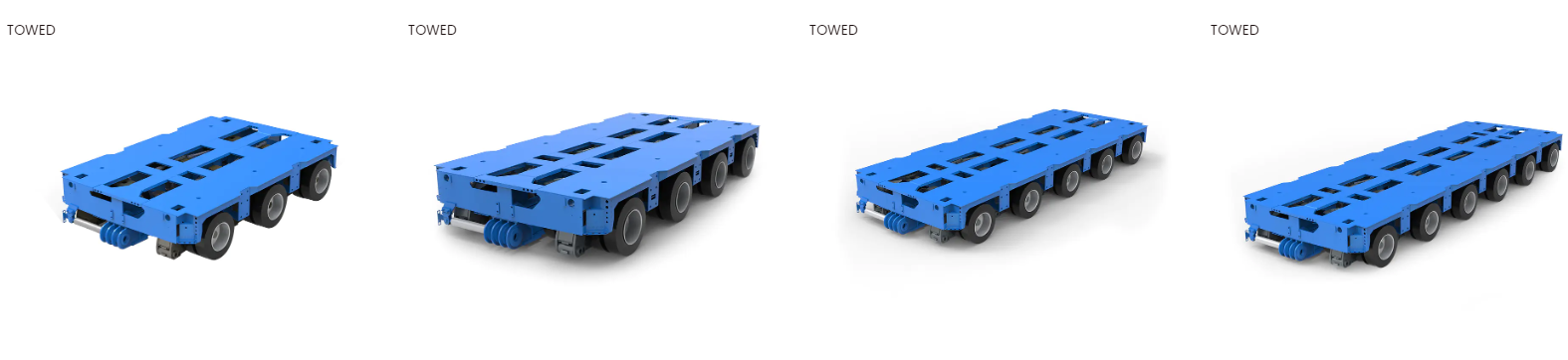

KTG-Anhänger mit hydraulischer Achslinie: Der vollständige Spezifikationsleitfaden

Die hydraulischen Achslinienanhänger der KTG-Serie stellen eine Produktfamilie dar, die für den Schwerindustrietransportsektor entwickelt wurde, mit vier Standardkonfigurationen, die 3, 4, 5 und 6 Achslinien pro Anhängereinheit entsprechen. Jede KTG-Konfiguration bietet eine andere Nutzlastkapazität, Decklänge und ein anderes Achslastverteilungsprofil, wodurch die Serie für eine Vielzahl von Schwertransportszenarien anwendbar ist, von großen Transformatoren und Druckbehältern bis hin zu Offshore-Ausrüstungsmodulen und Hafenmaschinen.

KTG-3 hydraulischer Achsen-Reihenanhänger mit 3 Achsen: Spezifikationen und Anwendungen

Die KTG-3 hydraulischer Achsen-Reihenanhänger mit 3 Achsen ist die kompakteste Konfiguration in der KTG-Serie und bietet eine Plattform, die für Lasten geeignet ist, die auf eine 3-Achsen-Grundfläche passen und eine hydraulische Federung zum Schutz der Ladung oder eine Nivellierung des Decks erfordern, die herkömmliche Anhänger nicht bieten können.

• Achskonfiguration: 3 Reihen hydraulischer Achsen, je nach Konfiguration mit 2 oder 4 Rädern pro Achsreihe, was insgesamt 6 bis 12 Radkontaktpunkte bietet.
• Nutzlastkapazität: Typischerweise 60 bis 90 Tonnen Gesamtnutzlast der Plattform, je nach Reifenspezifikation und Straßenoberflächenbedingungen.
• Deckabmessungen: Standarddeckbreite von 2,43 bis 3,0 m, Decklänge passend zur 3-Achs-Modullänge.
• Federweg hydraulisch: 300 bis 500 mm Höhenverstellbereich zur Optimierung der Lade- und Transporthöhe.
• Beste Anwendungen: Transformatoren, kleine Druckbehälter, Industriemaschinen, Generatorsätze und Transport militärischer Ausrüstung, bei denen die Lasten im 3-Achsen-Kapazitätsbereich liegen.

KTG-4 hydraulischer Achsen-Linienanhänger mit 4 Achsen: Spezifikationen und Anwendungen

Die KTG-4 hydraulischer Achsen-Reihenanhänger mit 4 Achsen Fügt der KTG-3-Plattform eine Achslinie hinzu, wodurch die Nutzlastkapazität proportional erhöht und die Last auf eine längere Kontaktzone verteilt wird, wodurch die Punktbelastung auf empfindlichen Straßenoberflächen und Brückenstrukturen verringert wird.

• Achskonfiguration: 4 Reihen hydraulischer Achsen, die insgesamt 8 bis 16 Radkontaktpunkte bieten.
• Nutzlastkapazität: Normalerweise beträgt die Gesamtnutzlast der Plattform 80 bis 120 Tonnen für Standardkonfigurationen für den Straßentransport.
• Achslast pro Linie: Ungefähr 20 bis 30 Tonnen pro Achslinie, abhängig von der Gesamtnutzlast, innerhalb der zulässigen Grenzen für Schwertransportgenehmigungen in den meisten Gerichtsbarkeiten des Nahen Ostens.
• Beste Anwendungen: Mittelleistungstransformatoren (Bereich von 50 bis 100 Tonnen), petrochemische Schiffe, Baumaschinen (große Bagger, Kräne ohne Ausleger) und Hafenumschlagsmaschinen.
• Kopplungsfähigkeit: Die KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5-Reihenanhänger mit hydraulischer Achse und 5 Achsen: Spezifikationen und Anwendungen

Die KTG-5 hydraulischer Achsen-Reihenanhänger mit 5 Achsen Bietet die mittlere Kapazität der KTG-Serie und bietet eine deutliche Steigerung der Nutzlast gegenüber der 4-Achsen-Konfiguration, während gleichzeitig die betrieblichen Einschränkungen der meisten Schwerlastroutenuntersuchungen für Infrastruktur- und Energieprojekte im Nahen Osten und weltweit eingehalten werden.

• Achskonfiguration: 5 Reihen hydraulischer Achsen mit 10 bis 20 Radkontaktpunkten.
• Nutzlastkapazität: Typischerweise 100 bis 160 Tonnen Gesamtnutzlast der Plattform.
• Gesamtgewicht des Fahrzeugs: Mit dem Leergewicht von Antriebsmaschine und Anhänger erreicht das zulässige Gesamtgewicht des Fahrzeugzuges (GCVW) 180 bis 250 Tonnen, was in den meisten Gerichtsbarkeiten spezielle Transportgenehmigungen und häufig eine Streckenverstärkung oder Begleitung erfordert.
• Genauigkeit der Decknivellierung: Die hydraulische Steuerung hält die Plattformebene über alle 5 Achspositionen hinweg innerhalb von plus/minus 0,5 Grad und schützt so empfindliche Ladung wie Transformatoren und Präzisionsindustriegeräte vor neigungsbedingten strukturellen oder elektrischen Schäden.
• Beste Anwendungen: Große Leistungstransformatoren (Bereich 100 bis 150 Tonnen), schwere Reaktorschiffe, Brückenträger, Offshore-Modulkomponenten und Verlagerung von Bergbauausrüstung.

KTG-6-Reihenanhänger mit hydraulischen Achsen und 6 Achsen: Spezifikationen und Anwendungen

Die KTG-6 hydraulischer Achsen-Reihenanhänger mit 6 Achsen ist die leistungsstärkste Einzelkonfiguration der KTG-Serie und bietet die maximale Achszahl und Nutzlast der Baureihe in einem Modul im Standardformat. Die 6-Achsen-Konfiguration eignet sich für die schwersten Einzelhublasten im Bereich von 150 bis 200 Tonnen, die auf der Straßeninfrastruktur transportiert werden müssen, ohne dass die vollständigen Fähigkeiten eines selbstfahrenden modularen SPMT-Transporters erforderlich sind.

• Achskonfiguration: 6 Reihen hydraulischer Achsen, die je nach Zwillingsreifen- oder Super-Einzelreifenkonfiguration 12 bis 24 Radkontaktpunkte bieten.
• Nutzlastkapazität: Typischerweise 150 bis 250 Tonnen Gesamtnutzlast der Plattform bei Standardkonfiguration.
• Achslastmanagement: Die 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Mehrteilige Kopplung: Mehrere KTG-6-Einheiten können hintereinander gekoppelt werden, um verlängerte Plattformen für sehr lange Lasten wie Brückenträger, Windkrafttürme und Pipelineabschnitte mit einer Länge von mehr als 50 Metern zu schaffen.
• Beste Anwendungen: Extragroße Transformatoren und Reaktoren über 150 Tonnen, schwere Industriemodule, Öl- und Gasanlagenkomponenten, Offshore-Logistik in Hafenumgebungen und große zivile Infrastrukturelemente.

Vergleichstabelle der KTG-Serie

Schwerlasttransporter für den Nahen Osten: Marktanforderungen und Betriebsbedingungen

Die Schwerlasttransporter für den Nahen Osten Der Markt weist einzigartige Merkmale auf, die durch den Umfang der Energie-, Petrochemie- und Infrastrukturentwicklungsprogramme der Region bestimmt werden. Saudi-Arabien, die Vereinigten Arabischen Emirate, Katar, Kuwait, Oman und Bahrain stellen zusammengenommen eine der höchsten Konzentrationen an Schwertransportnachfrage pro Kopf in allen Regionen der Welt dar, angetrieben durch den laufenden Bau von Megaprojekten mit Raffinerieerweiterungen, LNG-Anlagenentwicklungen, Modernisierungen der Stromerzeugung und städtischen Infrastrukturprogrammen von außergewöhnlichem Umfang.

Faktoren, die die Schwertransportanforderungen im Nahen Osten definieren

• Extreme Umgebungstemperaturen: Die Umgebungstemperaturen in der Golfregion überschreiten in den Sommermonaten regelmäßig 45 Grad Celsius, was sich erheblich auf die Viskosität des Hydrauliköls, die Wärmeentwicklung der Reifen und den Motorkühlungsbedarf für den Einsatz von Schwerlasttransportern im Nahen Osten auswirkt. Hydrauliksysteme für den Einsatz in Schwerlasttransportern im Nahen Osten müssen mit synthetischen Hochtemperatur-Hydraulikölen und überdimensionierten Kühlsystemen ausgestattet sein, die die Betriebsviskosität bei Umgebungsbedingungen von 45 bis 50 Grad innerhalb der Spezifikation halten. Standard-Hydrauliköle, die für europäische Umgebungstemperaturen ausgelegt sind, verdünnen sich bei Spitzenbedingungen im Golfsommer über ihren effektiven Viskositätsbereich hinaus, was zu einem verringerten Hydraulikdruck und einem möglicherweise katastrophalen Verlust der Lastkontrolle führt.
• Schutz vor Sand- und Staubeintritt: Vom Wind verwehte Sandpartikel in Golfwüstenumgebungen sind extrem fein und abrasiv und dringen in nicht abgedichtete Lager, hydraulische Verbindungen und elektrische Systeme mit einer Geschwindigkeit ein, die bei Betrieben in gemäßigten Klimazonen nicht vorkommt. Die Spezifikationen für Schwerlasttransporter im Nahen Osten müssen elektrische Gehäuse mit Schutzart IP65 oder höher, abgedichtete Hydraulikanschlüsse und abgedichtete wartungsfreie Lager an allen Achsdrehpunkten umfassen. Ungeschützte herkömmliche Lageranordnungen erfordern häufige Austauschintervalle, die in staubreichen Golfumgebungen eher in Monaten als in Jahren liegen.
• Variation der Straßenqualität: Die Schwertransportrouten im Nahen Osten reichen von erstklassigen mehrspurigen Autobahnen mit hervorragender Straßenbelagsqualität bis hin zu unbefestigten Industriezufahrtsstraßen, Hafenterminals und Wüstenstreckenabschnitten, die Baustellen mit der nächsten öffentlichen Straße verbinden. Die hydraulische Federung der Anhänger der KTG-Serie und der SPMT-Plattformen ist in dieser Betriebsumgebung besonders wertvoll, da sie aktiv Oberflächenunebenheiten ausgleicht, die bei herkömmlichen festgefederten Anhängern zu gefährlichen dynamischen Belastungen führen würden.
• Großer Einzellift-Transportbedarf: Die Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Hafen-zu-Standort-Logistik: Viele schwere Ladungen, die im Nahen Osten ankommen, kommen über große Häfen, darunter Jebel Ali (VAE), den King Abdul Aziz Port in Dammam (Saudi-Arabien), den Hafen von Sohar (Oman) und den Hamad Port (Katar). Die Schwerlastlogistikkette von der Hafenentladung bis zum Projektstandort umfasst häufig sowohl SPMT-Operationen innerhalb der Hafenumgebung (wo der Straßenzugang eingeschränkt ist) als auch den konventionellen Straßentransport mit KTG-Plattformanhängern für den Straßenabschnitt der Reise.

Sattelauflieger für den Nahen Osten: Das Standard-Rückgrat für den kommerziellen Transport

Die Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

Die Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Dieser Schwellenwert ist die kommerzielle Grenze zwischen Standardbetrieben von Sattelaufliegern im Nahen Osten und Schwertransportbetrieben, die spezielle KTG- oder SPMT-Ausrüstung und entsprechende technische Analysen, Streckenuntersuchungen und Genehmigungsanträge erfordern.

SPMT vs. KTG-Hydraulikanhänger: Auswahl der richtigen Ausrüstung für Ihr Projekt

Die decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Wann Sie sich für einen selbstfahrenden modularen SPMT-Transporter entscheiden sollten

• Begrenzter Zugang zum Gelände, wo Zugmaschinen-Anhänger-Kombinationen nicht manövrieren können: SPMT-Einheiten können im Hundegang steuern, Lasten an Ort und Stelle drehen und durch Durchfahrtshöhen fahren, die herkömmliche Kombinationen aus Anhänger und Antriebsmaschine nicht überwinden können. Das Beladen von Werft-Trockendocks, die Modulpositionierung auf Offshore-Oberseiten und die Platzierung von Geräten in betriebsaktiven Industrieanlagen erfordern in der Regel SPMT-Fähigkeiten.
• Lasten über 500 Tonnen Einzelhub: Während in großen Konfigurationen gekoppelte KTG-Anhänger theoretisch sehr hohe Bruttolasten bewältigen können, wird die Betriebsführung sehr großer KTG-Anordnungen mit mehreren Einheiten und einer einzigen Antriebsmaschine ab etwa 500 Tonnen praktisch komplex. Oberhalb dieses Gewichts bieten SPMT-Plattformen mit integriertem Antrieb an jeder Modulposition ein besser kontrollierbares Lastmanagement und eine präzisere Positionierungsfähigkeit.
• Transfer zwischen schwimmenden und festen Strukturen (Ein-/Ausladen): Die self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Wann Sie sich für einen KTG-Anhänger mit hydraulischer Achslinie entscheiden sollten

• Straßentransport über Entfernungen über 5 km: Die selbstfahrenden modularen SPMT-Transporter fahren mit einer Geschwindigkeit von 1 bis 8 km/h und sind nicht für Langstreckentransporte auf der Straße geeignet. KTG-Anhänger mit hydraulischer Achslinie, die von einer Antriebsmaschine gezogen werden, können mit Straßengeschwindigkeiten fahren, die den Genehmigungsbedingungen entsprechen, typischerweise 15 bis 40 km/h für Schwerlasttransporte, was sie zur richtigen Wahl für den Transport zwischen Häfen, Bahnhöfen und Projektstandorten über größere Straßenentfernungen macht.
• Ladungen von 60 bis 250 Tonnen, die auf der Straße transportiert werden müssen: Die KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Projekte mit hoher Transportfrequenz und mittlerem Einzelzuggewicht: Für den wiederkehrenden Transport von Industrieausrüstung mit 80 bis 150 Tonnen pro Umzug (z. B. regelmäßige Werksumstellungen, Verlagerungen von Bergbauausrüstung oder wiederkehrender Austausch von Leistungstransformatoren) stellt ein KTG-4- oder KTG-5-Anhänger die kostengünstigste Lösung dar, da sich seine niedrigeren täglichen Betriebskosten im Vergleich zur SPMT-Miete bei mehreren Umzügen günstiger amortisieren.

SPMT vs. KTG: Vergleich der Entscheidungskriterien

Streckenvermessung, Genehmigungen und Tragwerksplanung für Schwerlastanhängertransporte

Jede Schwertransportbewegung, bei der ein Schwerlastanhänger Wenn die zulässigen zulässigen Gesamtgewichtsgrenzen für Fahrzeuge überschritten werden, ist ein strukturierter technischer Prozess vor dem Transport erforderlich, der eine Streckenvermessung, Genehmigungsanträge und in einigen Fällen eine vorübergehende Verstärkung von Brücken, Durchlässen und Straßenoberflächen entlang der vorgeschlagenen Strecke umfasst. Dieser Vorgang ist kein bürokratischer Aufwand, sondern eine echte Anforderung des Sicherheits- und Haftungsmanagements: Eine überlastete Brücke, die unter einer 200-Tonnen-Last versagt, hat Folgen, die keine Transportversicherung vollständig abdeckt.

Anforderungen an die Streckenvermessung für KTG- und SPMT-Transporte

Eine Streckenuntersuchung für Schwerlasttransporte mit KTG- oder SPMT-Geräten muss Folgendes dokumentieren und bewerten:

• Brückenkapazität: Jede Brücke auf der vorgeschlagenen Strecke muss auf ihre Kompatibilität mit dem vorgeschlagenen Gesamtgewicht der Fahrzeugkombination und der Achslastkonfiguration geprüft werden. Original-Entwurfszeichnungen, aktuelle Inspektionsberichte zum baulichen Zustand und die Verkehrsbelastungshistorie sind erforderliche Eingaben. Für Routen im Nahen Osten wurden viele Brücken ursprünglich nach europäischen oder amerikanischen Standards für die Straßenbelastung aus den 1970er und 1980er Jahren entworfen, und ihre tatsächliche verbleibende Kapazität unter bestimmten Konfigurationen von Schwerlastfahrzeugen erfordert eine unabhängige bautechnische Analyse.
• Durchfahrtshöhe: Alle oberirdischen Hindernisse, einschließlich Stromleitungen, Telekommunikationskabel, Brückenuntersichten und Beschilderungsbrücken, müssen identifiziert und ihr Abstand anhand der Transporthöhe der Ladung plus Anhängerdeck überprüft werden. Bei Transformatoren und Reaktorbehältern mit einer Höhe über 5 Metern an Deck müssen elektrische Freileitungen mit 11 kV und 33 kV möglicherweise vorübergehend abgeschaltet und physisch angehoben werden, bevor die Transportbewegung fortgesetzt werden kann.
• Straßenbreite und Wenderadius: Die swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Belagszustand und Tragfähigkeit: Bei weichen oder beschädigten Straßenoberflächen können provisorische Laufschienen aus Stahlplatten, Bodenverbesserungen oder Routenänderungen erforderlich sein, um dauerhafte Schäden an der Fahrbahn zu vermeiden und einen Verlust der Fahrzeugstabilität auf weichem Boden zu verhindern. Dies ist besonders relevant für Zufahrtsstraßen zu Standorten im Nahen Osten, die durch kürzlich planiertes Wüstengelände führen.

Häufig gestellte Fragen

1. Was ist ein Schwerlastanhänger und wie unterscheidet er sich von einem normalen Nutzfahrzeuganhänger?

Ein Schwerlastanhänger ist eine Transportplattform, die speziell für Lasten entwickelt wurde, die die Nutzlastkapazität von Standard-Güteranhängern überschreiten, typischerweise über 40 Tonnen Nutzlast, mit speziellen Struktur-, Federungs- und Lenksystemen für den sicheren Transport von übergroßer, übergewichtiger oder strukturell empfindlicher Ladung. Standardmäßige kommerzielle Anhänger (Pritschenwagen, Planenauflieger, Kühleinheiten) sind in den meisten Märkten für Lasten von bis zu 24 bis 28 Tonnen Nutzlast ausgelegt, verfügen über eine herkömmliche Blattfeder oder Luftfederung und können an Standard-Sattelzugmaschinen angeschlossen werden. Schwerlastanhänger verwenden höherfeste Stahlkonstruktionen, hydraulische Federung und mehrachsige Konfigurationen zur Lastverteilung und erfordern häufig Sondergenehmigungen für jede Transportbewegung über die gesetzlichen Gewichtsgrenzen hinaus.

2. Welche drei Arten von Anhängern werden im Schwertransport eingesetzt?

Die three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Wie funktioniert ein selbstfahrender modularer Transporter?

Ein selbstfahrender modularer SpMT-Transporter verfügt über unabhängig gesteuerte hydraulische Federungszylinder an jeder Achsposition (die das Deck nivellieren und die Last unabhängig vom Gelände gleichmäßig übertragen), einzelne hydraulische Radantriebsmotoren, die für Vortrieb und Bremsen sorgen, eine 360-Grad-Achslenkung an jeder Achsgruppe, die Bewegungen in jede Richtung ermöglicht, und ein elektronisches Synchronisierungssystem, das alle Hydraulik- und Antriebsfunktionen über mehrere gekoppelte Module hinweg koordiniert. Das Ergebnis ist eine Plattform, die extrem schwere Lasten millimetergenau transportieren kann und gleichzeitig empfindliche Ladung während der gesamten Transportbewegung vor Kippen oder Stoßbelastungen schützt.

4. Was unterscheidet den Schwerlasttransportbetrieb im Nahen Osten vom europäischen oder nordamerikanischen Schwertransport?

Der Betrieb von Schwerlasttransportern im Nahen Osten unterscheidet sich vom Schwertransport in gemäßigten Klimazonen vor allem durch die extremen Anforderungen an die Umgebungstemperatur (bis zu 50 Grad Celsius Umgebungstemperatur, was Hochtemperatur-Hydrauliköle und erweiterte Kühlsysteme erfordert), die Anforderungen an den Schutz vor Sand und Staub (IP65 oder höher für alle elektrischen und hydraulischen Komponenten), die außergewöhnliche Größenordnung der einzelnen Ladungsgewichte, die durch die Projektpipeline im Energiesektor des Golfs bestimmt werden, und die häufige Kombination von hafenbasierten SPMT-Operationen und straßenbasiertem KTG-Anhängertransport innerhalb einer einzigen Projektlogistikkette. Bei Geräten, die nicht speziell für die Golfbedingungen konfiguriert sind, kann es zu vorzeitigen Ausfällen hydraulischer, elektrischer und mechanischer Systeme kommen, wenn sie unter Spitzenbedingungen im Sommer im Nahen Osten betrieben werden.

5. Wie hoch ist die maximale Nutzlast eines KTG-6-Anhängers mit hydraulischer Achslinie?

Die KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Benötige ich für den Betrieb eines KTG-Hydraulikachslinienanhängers eine Sondergenehmigung?

Ja, in praktisch allen Gerichtsbarkeiten weltweit erfordert jede Fahrzeugkombination, die das standardmäßige zulässige Gesamtgewicht des Fahrzeugs überschreitet (normalerweise 40 bis 65 Tonnen, je nach Land), eine spezielle Transportgenehmigung, bevor sie auf öffentlichen Straßen bewegt werden darf. Für KTG-Anhänger mit jeder Achskonfiguration über KTG-3, die erhebliche Lasten transportieren, sind in den meisten Märkten Genehmigungen erforderlich. Das Genehmigungsverfahren erfordert in der Regel die Vorlage von Fahrzeugspezifikationen, Streckenvermessungsunterlagen, Brückenbewertungsberichten und einem vorgeschlagenen Transportplan mit Genehmigung der zuständigen Straßen- und Verkehrsbehörde vor Beginn der Fahrt. In den Gerichtsbarkeiten des Nahen Ostens werden Genehmigungen vom Verkehrsministerium des jeweiligen Landes erteilt.

7. Kann für alle Schwertransporte ein KTG-Hydraulikanhänger anstelle eines SPMT verwendet werden?

Nein, KTG-Anhänger mit hydraulischer Achslinie können die selbstfahrenden modularen Transporter von SPMT für alle Schwertransportanwendungen nicht ersetzen. Die Haupteinschränkungen von KTG-Anhängern im Vergleich zu SPMT-Anhängern bestehen darin, dass sie eine externe Antriebsmaschine für den Antrieb benötigen (was den Zugang an beengten Standorten einschränkt), ihr konventioneller Anhänger-Lenkbereich (der Hundegang und Rotation auf der Stelle verhindert) und ihre geringere maximale praktische Nutzlast für Einzelhubbewegungen über etwa 500 Tonnen. SPMT ist insbesondere für Be- und Entladevorgänge in Häfen, für die Positionierung auf engen Industriestandorten und für alle Anwendungen erforderlich, bei denen die Transportplattform in Richtungen oder durch Lichträume manövrieren muss, die für eine Kombination aus Zugmaschine und Anhänger nicht möglich sind.

8. Was ist der Unterschied zwischen einem selbstfahrenden modularen Transporter und einem selbstfahrenden modularen Anhänger?

Die terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Wie schneidet das KTG-5 im Vergleich zum KTG-6 beim Transformatorentransport im Nahen Osten ab?

Für den Transport von Leistungstransformatoren im Nahen Osten hängt die Wahl zwischen dem KTG-5-Reihenanhänger mit hydraulischen Achsen und 5 Achsen und dem KTG-6-Reihenanhänger mit hydraulischen Achsen und 6 Achsen vom Gewicht des Transformators und den für die jeweilige Transportroute geltenden Achslastgrenzen ab. Transformatoren im Bereich von 100 bis 150 Tonnen liegen typischerweise innerhalb der KTG-5-Kapazität, während Transformatoren über 150 Tonnen eine KTG-6-Kapazität oder tandemgekoppelte Konfigurationen erfordern. Für die gängigsten großen Netztransformatorgewichte in Energieinfrastrukturprojekten im Nahen Osten, die zwischen 100 und 250 Tonnen liegen, deckt der KTG-5 die leichteren Einheiten ab und der KTG-6 handhabt die schwersten Einheiten, was beides zu wesentlichen Bestandteilen einer kompletten Schwerlasttransporterflotte im Nahen Osten für die Logistik im Energiesektor macht.

10. Welcher Baustahl wird in Schwerlastanhängern verwendet und warum ist er wichtig?

Schwerlastanhänger, einschließlich der KTG-Serie und SPMT-Plattformen, verwenden hochfesten Baustahl mit Mindeststreckgrenzen, die typischerweise zwischen 460 MPa und 690 MPa liegen (im Vergleich zu 235 MPa bis 355 MPa für Standardbaustahl in herkömmlichen Anhängern). Dieser hochfeste Stahl ermöglicht es der Anhängerstruktur, extreme Lasten innerhalb einer Deckdicke und eines Gesamtgewichts zu tragen, die das Eigengewicht des Anhängers so niedrig wie möglich halten und so die Nettonutzlast maximieren, die der Anhänger innerhalb einer bestimmten zulässigen Gesamtgewichtsgrenze transportieren kann. Für Einsätze im Nahen Osten muss die Stahlspezifikation auch die erhöhten Betriebstemperaturen berücksichtigen, bei denen es bei Standardbaustahl zu leichten Verringerungen der Streckgrenze bei anhaltenden Temperaturen über 100 Grad Celsius kommen kann, die in Wüstenumgebungen mit hoher Umgebungstemperatur auftreten können, wenn das Stahldeck direkter Sonneneinstrahlung ausgesetzt ist, ohne dass darüber Ladung oder Schatten liegt.
